山洋伺服R系列产品介绍

分类目录:山洋伺服 | 标签:

SanyoDenki山洋交流伺服驱动系统在国内经过多年的发展,不断推出性能更优的产品,山洋伺服R系列伺服是日本山洋公司研发的新一代高性能伺服驱动器,高达1200Hz的高响应性,可以连接全球开放的EtherCAT 总线,实现高精度的快速准确定位。可应用与电子设备,机器人,机床等多轴高精度领域。

全新山洋R系列伺服是日本山洋公司研发的全新一代伺服系统。具有以下特性:

●内置定位功能型,无需外部定位模块,可以实现254个定位点。

●可以连接CANopen通讯总线,消除指令干扰问题。

●高响应性,大幅提高了频率相应性,具有进行更高精度控制的能力。

●高防护等级,全部机型都采用IP67防护等级,提高了耐环境性。

●高精度,R系列电机都采用131072线以上的高精度编码器,大幅提高控制精度,降低速度波动。

●低转矩脉动,利用专用技术,实现马达的低转矩脉动,提升运转平稳性,可用于要求高精度低震动加工场合。

●高转速,提高电机运转速度,最高速度可达到6000rpm,提升生产效率。

        RS1系列有单轴伺服放大器和多轴伺服放大器(最大6轴)可供选择,比传统机型小30%。还有单独内置定位功能型和CANopen总线型,可用于半导体制造装置,芯片贴装机,机器人,一般产业机械,机床等广泛领域。

RS1系列 高达1200Hz的高响应性,可以连接全球开放的EtherCAT 总线,实现高精度的快速准确定位。可应用与电子设备,机器人,机床等多轴高精度领域。

山洋电气株式会社成功研发了AC伺服驱动器“SANMOTION R”3E Model的新产品。 与以往产品※1相比,EtherCAT的通信周期较短,从而使设备运行更加流畅。 可轻易实现全球工业机械所追求的安全系统。 最适用于半导体制造设备、机床、一般工业设备等。

特点

1. 相比以往产品,实现了更加流畅的运行。

EtherCAT的通信周期比本公司的以往产品※1缩短了※22倍,可实现更加流畅的运行。

2. 有助于构建安全高效的系统

能轻松减慢设备的速度或停止设备,设备附近有人时也能够安心操作。
如要停止电机,因无需切断伺服驱动器的电源,能够减少重启时间。
SANMOTION R 3E Model

※1 与本公司以往产品 SANMOTION R ADVANCED MODEL EtherCAT接口搭载型的比较

※2 最短通信周期为62.5 μs (以往产品最短为125 μs)

伺服驱动器规格

控制功能 位置控制、速度控制、转矩控制(参数切换)
控制方式 IGBT: PWM 控制 正弦波驱动
主电路电源 AC100 V输入机型 单相 AC100 V ~ 120 V (+10, -15%), 50/60 Hz (±3%)
AC200 V输入机型 单相/三相 AC200 V ~ 240 V (+10, -15%), 50/60 Hz (±3%)
AC400 V输入机型 三相 AC380 V ~ 480 V (+10, -15%), 50/60 Hz (±3%)
控制电路电源 AC100 V输入机型 单相 AC100 V ~ 120 V (+10, -15%), 50/60 Hz (±3%)
AC200 V输入机型 单相 AC200 V ~ 240 V (+10, -15%), 50/60 Hz (±3%)
AC400 V输入机型 DC24 V (±10%)
性能、功能 抑振控制、模型跟随控制
高增益控制
自适应陷波滤波器
轨迹控制与定位控制的实时切换
电机停止时的微振动抑制功能
功耗监视功能
设置、伺服调整支援 模拟电机与驱动器动作的虚拟电机运转功能
指引伺服调整方法的伺服调整辅助功能
记录电机与驱动器运转状态的运转记录功能

产品阵容

还备有模拟/脉冲接口。

Safety
EtherCAT
EtherCAT Safety
接口 EtherCAT EtherCAT 模拟/脉冲
性能安全 IEC/EN 61800-5-2:2016
STO (Safe Torque Off)
SS1 (Safe Stop 1)
SS2 (Safe Stop 2)
SOS (Safe Operating Stop)
SLS (Safely-Limited Speed)
SBC (Safe Brake Control)
SSM (Safe Speed Monitor)
IEC/EN 61800-5-2:2016
STO (Safe Torque Off)
IEC/EN 61800-5-2:2016
STO (Safe Torque Off)
SS1 (Safe Stop 1)
SS2 (Safe Stop 2)
SOS (Safe Operating Stop)
SLS (Safely-Limited Speed)
SBC (Safe Brake Control)
SSM (Safe Speed Monitor)

用途

半导体制造设备、机床、一般工业设备等

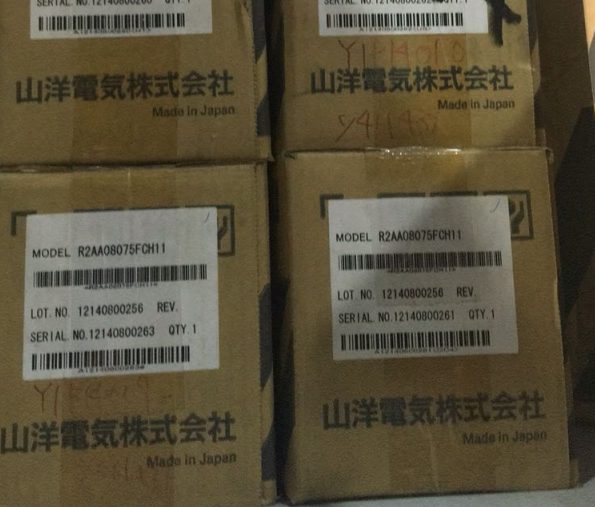

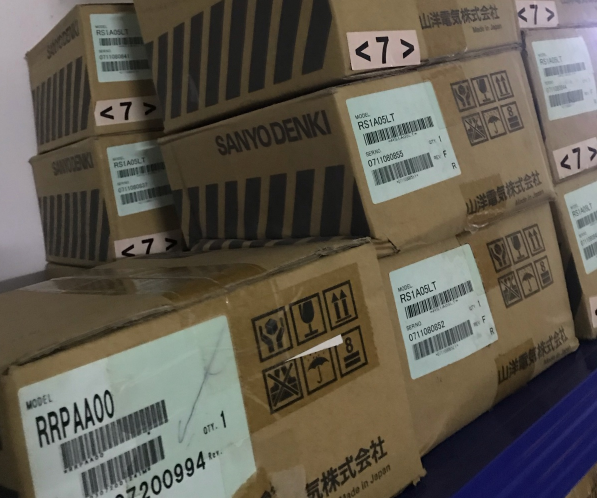

山洋伺服R系列产品照片 山洋伺服R系列产品照片
