安川伺服电机SGMGV系列
安川伺服电机SGMGV系列额定值·规格
|
额 定 时 间：
|
连续
|
耐 热 等 级：
|
F
|
|
振 动 等 级：
|
V15
|
绝 缘 电 压：
|
AC1500V 1分钟（200V级）
AC1800V 1分钟（400V级） |
|
绝 缘 电 阻：
|
DC500V，10MΩ以上
|
保 护 方 式：
|
全闭环自冷式IP67（轴贯通部分除外）
|
|
使用环境温度：
|
0～40℃
|
使用环境湿度：
|
20～80%（不得结露）
|
|
励 磁 方 式：
|
永磁式
|
连 接 方 式：
|
直接连接
|
|
安 装 方 式：
|
法兰式
|
旋 转 方 向：
|
正转指令下从负载侧看时
为逆时针方向（CCW）旋转
|

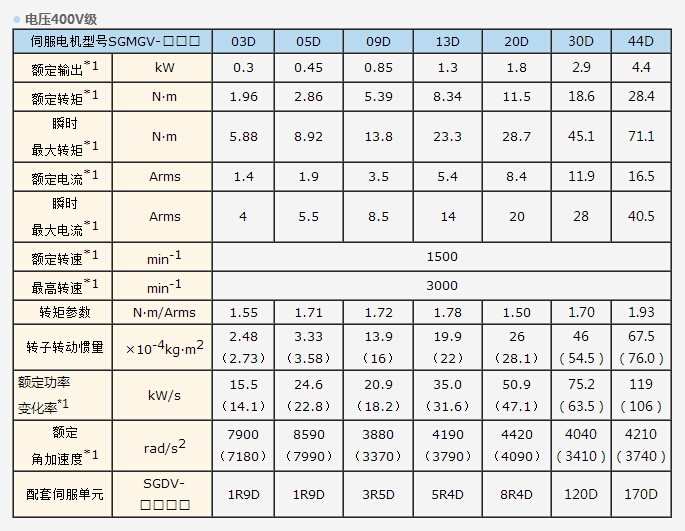

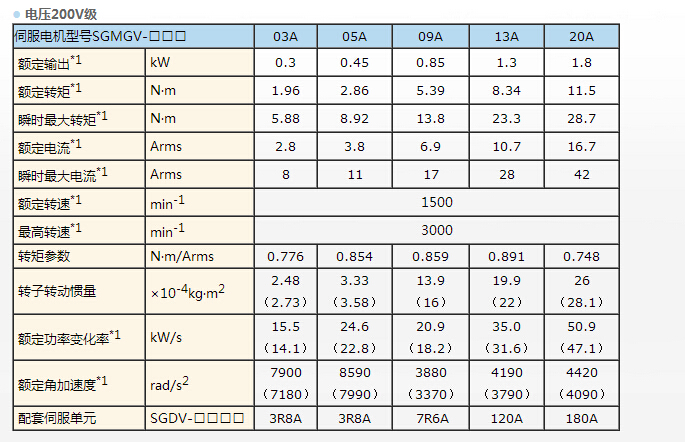

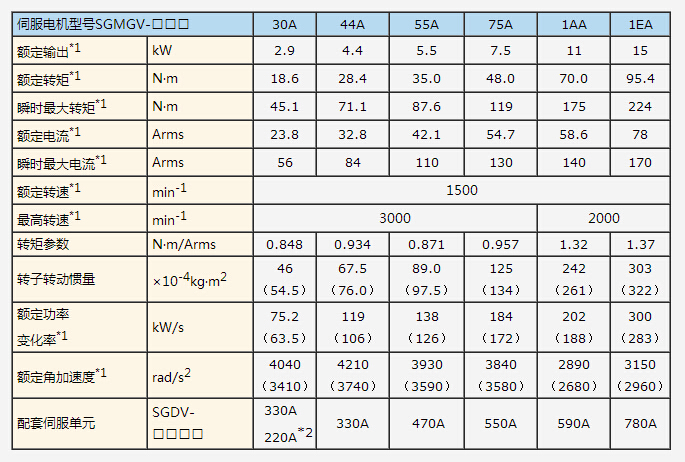

安川伺服电机SGMGV系列基本参数如下：
| *1： | 这些项目及转矩-转速特性值是与SGDV型伺服单元组合后运行时，电枢线圈温度为100℃时的值。 | ||||||||
| *2： | SGDV-200A型伺服单元与SGMGV-30A型电机组合使用时有限制。 | ||||||||
| （注） | 1（ ）内的数值为带制动器电机的值。 | ||||||||
2 作为冷却条件，本特性为安装下列散热片时的值。
|
| *1： | 这些项目及转矩-转速特性值是与SGDV型伺服单元组合后运行时，电枢线圈温度为100℃时的值。 | ||||||
| *2： | SGDV-200A型伺服单元与SGMGV-30A型电机组合使用时有限制。 | ||||||
| （注） | 1（ ）内的数值为带制动器电机的值。 | ||||||
2 作为冷却条件，本特性为安装下列散热片时的值。
|
