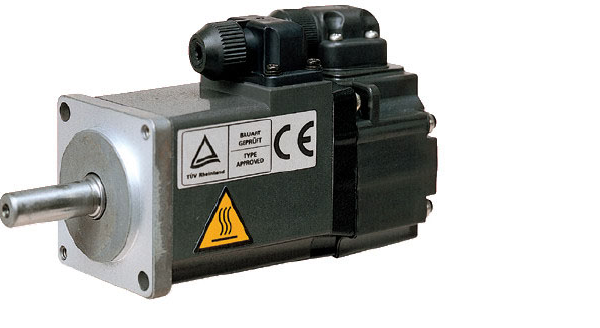

HF-KP13,HF-KP13B
低惯量、小功率三菱伺服电机HF-KP13和带刹车伺服电机HF-KP13B,普通产业机器的最适合。(皮带驱动、纺织机械等),
18位绝对值编码器 (分辨率: 262144 p/rev),额定转速3000r/min。
三菱伺服电机系列HF-KP系列(低惯量,小功率)
伺服电机系列 | HF-KP系列(低惯量,小功率) | |
伺服电机型号 HF-KP | HF-KP13,HF-KP13B | |
电压 | 200V | |
对应伺服放大器型号 | SSCNETⅢ 光纤通讯 | MR-J3-10B |
SSCNETⅢ 全闭环控制 | MR-J3-10B-RJ006 | |
通用脉冲接口 | MR-J3-10A | |
CC-Link 通讯 | MR-J3-10T | |
电源设备功率 (注1) (kVA) | 0.3 | |
连续运行特性 | 额定输出功率 (W) | 100 |
额定输出转矩(注9)(N·m) | 0.32 | |
最大输出转矩 (提升后) (注9) (N·m) | 1.11 | |
最大输出转矩 (N·m) | 0.95 | |
额定转速 (r/min) | 3000 | |
最大转速 (r/min) | 6000 | |
允许瞬时转速 (r/min) | 6900 | |
连续额定转矩输出时的功率变化率 (kW/s) | 11.5 | |
额定电流 (A) | 0.8 | |
最大电流 (最大转矩提升后) (注8) (A) | 2.8 | |
最大电流 (A) | 2.4 | |
再生制动频率 (次/分钟) (注2) | (注3) | |
转动惯量J(×10-4kg·m2) | 标准 | 0.088 |
带电磁制动器 | 0.090 | |
负载/电机转动惯量推荐比 (注3) | 电机转动惯量15倍以下 | |
速度/位置检测器 | 18位绝对值编码器 (分辨率: 262144 p/rev) | |
附属装置 | -(带油封电机HF-KP_J) | |
绝缘等级 | B级 | |
结构 | 全封闭自冷(防护等级: IP65) (注5) | |
环境要求(注7) | 环境温度 | 0~40°C (不结冰), 存储: −15~70°C (不结冰) |
环境湿度 | 80% RH以下 (无结露), 存储: 90% RH以下 (无结露) | |
空气条件 | 室内 (无直射阳光); 无腐蚀性气体, 无可燃性气体, 无油雾, 无灰尘 | |
高度 | 海拔1000米以下 | |
振动 (注6) | X: 49m/s2 Y: 49m/s2 | |
重量(kg) | 标准 | 0.56 |
带电磁制动器 | 0.86 |
